les rangements de Yuu Asaka

Yuu Asaka - Puzzle Score



La dernière mise à jour concerne le lien vers le dernier fichier .stl pour fabriquer le wave puzzle 5 qui manquait à la liste.





Yuu Asaka est un inventeur japonnais spécialisé dans les casse-tête de rangements en forme de puzzles plats avec des astuces particulièrement surprenantes et inventives que l'on peut croire faciles, si on n'a pas tenté de les résoudre, surtout sans avoir regardé la solution.

En fait, les internautes classent ses puzzles comme redoutablement très difficiles, car toujours contre-intuitifs!



Il y a au moment de la rédaction de l'article 6 modèles qui sont vendus séparément 40 $ canadiens soit 26.87 €

ou 228 $ canadiens soit 153.19 € l’ensemble du pack de 6 pour une faible économie.

Au vu de son âge et de sa créativité, je pense que sa collection va s'élargir rapidement si ce n'est déjà fait.



Vous pouvez acheter:                                                   ou imprimer en 3D le fichier .stl  sans connaitre la solution

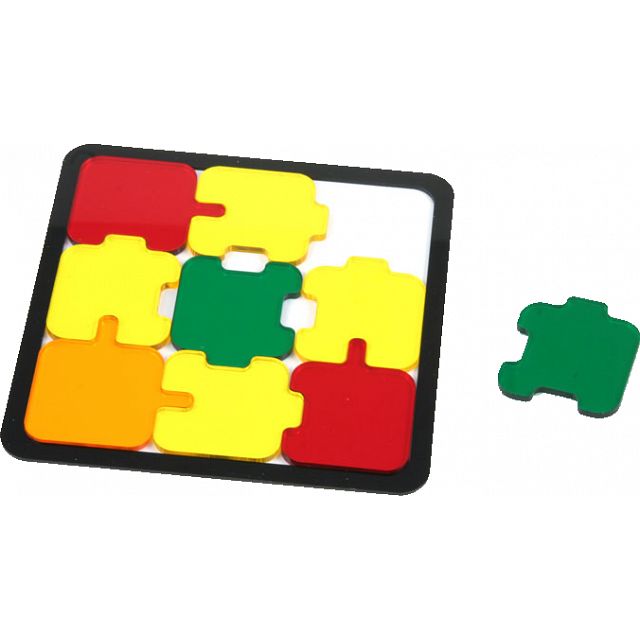

Jig Saw 29                        jig saw 29.png                  Jig Saw 29

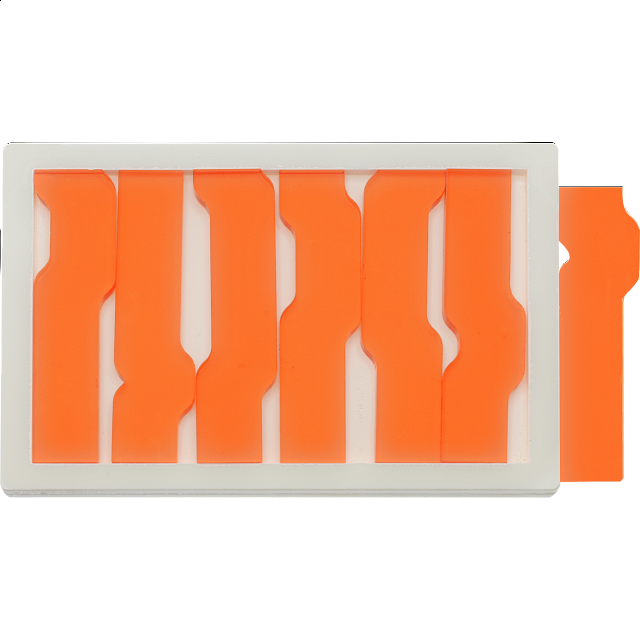

Wave puzzle 7                   wave 7.png                       Wave puzzle 7





Ice puzzle 9                      ice puzzle 9.png                       Ice puzzle 9





Jig saw 19                         jig saw 19.png                      Jig saw 19





Wave puzzle 5                   wave 5.png              Wave puzzle 5





Oleo 10                               oleo 10-R.png                     Oleo 10











Comme d'habitude je vous propose d'en construire par vous-même en bois: "Le Oleo 10"

De plus les dimensions de sa construction sont les plus faciles à déduire logiquement de la vidéo de présentation du problème qui est publique.

Si vous disposez d'une imprimante 3D vous allez pouvoir l'imprimer comme d'autres.

Je vous rappelle que vous pouvez les construire pour vous-même mais pas les commercialiser c'est une question de respect des droits d’auteur.


Je ne montre pas les autres parce que c'est difficile à décrire et histoire de vous pousser à les acheter ou le pack complet car ils seront beaucoup mieux manipulables et durables dans la matière des originaux avec en plus une plus grande précision dans leur facture que seul une  imprimante 3D peut égaler. Mais vous avez les liens vers les fichiers .stl pour tous les imprimer en 3D.





Vous pouvez justement fabriquer le oleo 10 dans une feuille de plastique ou du contre-plaqué sans regarder cette solution que j'ai parcouru pour me vérifié dans sa fabrication.

Tout ça pour vous permettre de conserver le plaisir de chercher seul une fois construit sans avoir visionné cette vidéo qui comporte la solution!



le problème qui permet tout de même de déduire les cotes de construction:

Si on pose le principe que les disques rouges font 2 unités de diamètre par exemple pour une unité de 1.5 cm les disques font 3 cm de diamètre.

On peut déduire des vues que les cote intérieurs du cadre font 6x3 cm soit 18 cm de large et 10x1.5 soit 15 cm de haut.

les 4 pièces noires que l'on va dénommer A, B, C, D font 10x3 unités soit 1.5x10 soit 15 cm de haut sur 3x1.5 de large soit 4.5 cm.



oleo 10 A.png

Les pièces noires rentrent toutes cote à cote dans le cadre et on peut facilement trouver une disposition pour y incorporer 5 disques mais jamais le 6°, même en tenant compte que l'on peut retourner les faces des pièces noires entre pile et face ou haut et bas plus les différentes positions entre ABCD, ABDC, ADBC, ADCB, BCDA, BCAD, etc....on tourne rapidement en rond et on devine que l'on est dans l'impasse...

Comme souvent il faut chercher un autre arrangement mais selon quelle possibilité?

oleo 10B.png



 Les pièces ABCD

oleo 10 ABCD.png



Leurs cotes précises sur papier millimétré mais il est très facile de se tromper et de décaler le centre d'une des portions de cercle:



oleo V3 r.jpg








Les disques on l'a déjà dit font 30 mm de diamètre et sont au nombre de 6.









La  figure de la solution à n'afficher qu'après avoir cherché tout seul!



Les autres puzzles du même auteur sont du même style, mais les construire est une autre paire de manche!

J'espère vous avoir donné l'envie de vous y pencher...



et les vidéos de leurs solutions mais je vous conseille de ne pas regarder pour l'instant

sauf cas désespéré et crise de nerfs

Jig Saw 29

Wave puzzle 7

Ice puzzle 9

Jig saw 19

Wave puzzle 5

Oleo 10



un  supplément inspiré de son style mais moins élégant de mon point de vue



Autres variantes avec la solution:

Iridescent

Impossible ugly jigsaw



Un exemple de variante le Nosey Puzzle inspiré de Yuu Asaka tout à fait dans le style et réussi.



    Nosey puzzle              nosey puzzle.png téléchargement 3D          vidéo solution





 une méthode de rangement de travers qui me rappelle le T mal rangé
